デザイナーの方へフレキソ印刷の版下作成ガイド

段ボールにデザインを印刷するには版下とよばれるデザインデータが必要です。ここでは、段ボール印刷に使う版下データの作成方法やポイントについてご紹介いたします。

オリジナル印刷の段ボール箱ができるまで

アースダンボールでは、オリジナルデザインの印刷段ボールを簡単に注文することができます。
ご希望の形状や印刷のデザイン案などを頂戴し、それをもとに最適な仕様を提案いたします。

  • 版下デザイン作成・入稿
  • 印刷版の作成
  • 製造・完成

版と版下の違い

段ボール箱に印刷する際には「版」と「版下」が必要です。一見同じような言葉ですが、どのような違いがあるのでしょうか。

■版とは

版とは、段ボールへ印刷を行う時に使用するもので、樹脂板を用いて作ります。一般的なもので例えると判子のようなイメージです。
通常アースダンボールでは、厚みが7mmの版を使用しますが、より繊細なデザインの場合は3mmの版を使います。
版の厚みについての詳細は段ボールガイドのフレキソ印刷の原理をご覧ください。

■版下とは

商品ID:0247 宅配50段ボール タウンビュー50の版下デザイン

版下とは、印刷用のゴム版を作るために使用する、完成されたデザインの原稿を指します。
左図はみかん箱タイプの展開図上にデザインしたものです。デザインが枠からはみ出ているのは、「塗り足し」という部分です。展開図と塗り足しについての詳細は、罫線まわりと裁断面で気を付けるポイントにて後述します。

版下作成の基本

段ボール箱の印刷には様々な特徴や注意すべきことがあります。ここでは版下を作成するときに抑えておきたいポイントをご紹介いたします。

■①印刷したい箱の展開図

箱の形状はイメージできても展開図まではなかなか……という方もいらっしゃるかと思います。しかし、箱の形状と展開図の関係を知っておくと、作業がグッと楽になるだけでなく、デザインのクオリティもアップします。

形状と展開図の例

ポイント

実寸で確認しながらデザインを調整しよう

PC上でデザインを構成する場合は特に、実寸でプリントアウトして確認しながら作業されることをおすすめします。
プリントアウトしたものを実際に組み立てることで、デザインのサイズ感や配置などがより明確になります。

■②デザインのイメージに合う表現方法を選ぶ

アースダンボールでは段ボール印刷専門の箱職人に加え、最新の印刷機械を導入しており、繊細なデザインから手描きのタッチや風合いまで忠実に表現することが可能です。ぜひ、デザインのイメージに合った製作方法で原稿をご入稿ください!

Illustrator等グラフィックソフトを使って表現

表現方法:Illustratorツール

入稿原稿

印刷結果

Illustratorのペンツールを使った表現。一色でも明度を変えることで奥行を表現している。

アナログな手描きの風合いを表現

表現方法:クレヨン

入稿原稿

印刷結果

画用紙にクレヨンで描いたものをスキャンしてIllustrator上で配置、aiデータで入稿。

表現方法:鉛筆

入稿原稿

印刷結果

段ボールに鉛筆で直描きしたものをそのまま入稿。

入稿・印刷可能な形式

  • Illustrator
  • Photoshop
  • ペイントソフト
  • 手描き+紙媒体(クレヨン、鉛筆、マジックペン、絵の具)
  • 画像データ
ポイント

aiデータはアウトライン化を忘れずに!

Illustratorでの入稿で一番気を付けたいことは、文字のアウトライン化です。
作成したデザインに文字が入っている場合は必ずアウトライン化後、ご入稿ください。

手描きしたものをそのまま入稿する場合は定着剤をかけましょう

紙やダンボールなどの紙媒体に直接描いたものをご入稿いただく場合は、輸送中などにこすれてしまう恐れがあります。特に鉛筆やクレヨンなど、紙への定着が弱いものは、必ずフィキサチーフなどの定着剤をかけてからご入稿いただきますようお願いいたします。

■③仕上がりをイメージして印刷方法を選ぶ

段ボールへの印刷方法や特徴は様々です。各デザインに合った最適な方法を用いることで、箱の印象ががらりと変わります。

網点印刷

網点印刷とは、細かな点を使って表現する印刷方法です。点の密度によって濃淡を表現できるため、グラデーション表現が可能です。単色の印刷でも、2~3色使用したような表現力ある仕上がりに見え、コストメリットの高い印刷方法です。「線数」によって点と点の間隔が変わり、この数字が大きいほど階調表現がなめらかになります。アースダンボールでは60線程度(新聞のモノクロ写真程度の解像度)の網点印刷が可能です。
線数についての詳細は「印刷線数について」をご覧ください。

ベタ印刷

ベタ印刷とは塗りつぶし印刷のことを言います。網点印刷とは違い一色で塗りつぶすため、グラデーションのような濃淡表現ができません。一色印刷のようなシンプルでパキッとした表現や、繊細な文字・線を使った表現に向いています。

覚えておくと便利なテクニック

印刷の際に必ずかかってしまう「版代」ですが、デザインの工夫で半額以下に抑えることも可能です。また、箱の完成形をイメージしながらデザインを構成すると、どの角度からも楽しめる箱に仕上がります。ここでは段ボール印刷ならではのプラスワンテクニックをご紹介します。

■版代を半額以下にするテクニック

同じ箱形式に限りますが、工夫次第で一つの版を他サイズに使い回すことができます。特にオーソドックスなA式(みかん箱タイプ)は比較的簡単に版を併用でき、弊社の既製品販売サイト「ダンボールエース」で人気商品の「タウンビュー」シリーズも、実は一つの横に長い版を使って50サイズ~100サイズに印刷しています。そんなお特な版下の作り方をご紹介いたします。

タウンビューシリーズの版下デザイン

100サイズ

100サイズの展開図

80サイズ

80サイズの展開図

60サイズ

60サイズの展開図

50サイズ

50サイズの展開図

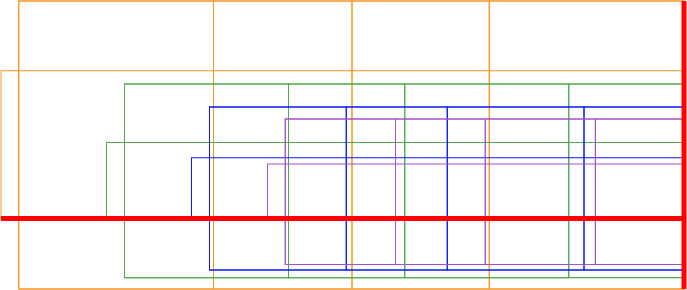

4つのサイズの展開図を重ねます。この時、下図の赤線のように、のりしろの反対側の裁断面と、箱の底面にあたる罫線に合わせることがポイントです。

底面の罫線に合わせる

箱の底面にあたる罫線に合わせることで、どのサイズでもデザインの開始位置を合わせることができます。また、サイズによって高さが変わるので、その特徴を活かしたデザインにすることも可能です。

図面に合わせてデザインを作成する

ポイント

罫線まわりと裁断面で気を付けるポイント

段ボールには罫線と呼ばれる折り目があります。中途半端に重なってしまうと印刷がよれたりかすれてしまうことがあります。また、一度にたくさん印刷する場合は、若干ずれも生じる場合があります。それを目立たなくするための2つのポイントをご紹介いたします。

上下フラップの罫線から内側に配置

罫線には凹凸があるため、その上に版が重なると印刷したときにかすれたりうまく印刷できないことがあります。とくに開け閉めをする上下のフラップの折り罫線はなるべくまたがないように、罫線より内側に5~10mmほど内側にデザインを配置すると安心です。

四隅の塗り足し

段ボールの四隅(裁断箇所)は、ぴったりにデザインを配置してしまうと、印刷時に多少ずれて印刷されてしまうことがあります。
そのため、版は段ボールの裁断箇所より大きめに、5~10mmはみ出すように作成することをおすすめします。

■エンドレス柄をよりよく見せるテクニック

弊社既製品販売サイト「ダンボールエース」にて好評発売中の「雪の結晶」シリーズは、配置にこだわって作られたエンドレス柄の段ボール箱です。この商品の版下を例に挙げて、段ボール箱特有の特徴を網羅したエンドレス柄の作り方をご紹介いたします。

フラップ(蓋)と側面の境目にある罫線

フラップと側面の罫線をまたがないように配置

フラップ(蓋)と側面の境目にある罫線(上図では赤線)をまたがないように配置します。特に上図のように複数の宅配サイズでも使い回しがきくよう作成する場合は、他サイズの罫線を意識しながら配置する必要があります。上図のデザインでは小さなパーツを活用することで、罫線と罫線との間を調整しています。

各面で柄がかぶらないように調整

実は、この版下は16種類の結晶を使って作成されています。同じ形の結晶を使用する際には、少しずつ角度を変えたりリフレクトツールを使って反転させたりして、チープなエンドレス柄にならないよう工夫しました。
どの面からも楽しめる、見ていて飽きない箱になったかなと思います。

印刷段ボール箱のご注文はこちら

■簡単!印刷段ボール箱(オーダーメイド品)

デザイン、表面色、印刷サイズ、箱数など必要な項目を選択するだけ!
社名や住所、オリジナルロゴの入った印刷付き段ボール箱も簡単に注文いただけます。

  • 印刷デザインを選ぶ
    または、
    オリジナルデザインを入稿
  • 印刷色・箱サイズ・箱の色を選ぶ
  • 注文完了!ご希望通りのオリジナル印刷箱が届きます!

■デザインダンボール箱(既製品)

弊社の既製品サイト「ダンボールエース」では、ギフトやプレゼントにピッタリなデザイン性の高い段ボール箱を販売しています。また伝票を貼れば、通販用のおしゃれな発送箱としてもご活用いただけます。

リボンのデザインがお洒落な箱 イメージUP発送用箱

【ゆうパケット/クリックポスト対応】リボン柄ケース

【ゆうパケット/クリックポスト対応】リボン柄ケース
0436 319×227×27 単価:57.7円

レース風のリボンがあしらわれたおしゃれな箱。プレゼントやギフトの梱包にピッタリです。 詳しく見る

プレゼントを可愛くラッピング! スペシャルな発送用箱

宅配箱60木もれ日のおうち

宅配箱60木もれ日のおうち
0277 212×168×(100~115) 単価:153円~

お家の模様が印刷された60サイズのおしゃれなギフトBOX!これを使えば可愛く、簡単にラッピングできます。 詳しく見る

お部屋をおしゃれに演出! 収納用箱にオススメ

デコバンカーケース(茶)英字新聞柄

デコバンカーケース(茶)英字新聞柄
0181 380×330×260 単価:539.6円

衣類や雑誌、おもちゃの収納にぴったりな収納BOX。英字新聞柄でインテリアとしてもおすすめです。 詳しく見る

貝殻のイラストが涼しげな箱 イメージUP発送用箱

【宅配50サイズ】デザインダンボール箱(海びより)

【宅配50サイズ】デザインダンボール箱(海びより)
0428 212×172×102 単価:42.9円

夏のビーチをイメージした印刷デザイン。通販用の発送箱やプレゼントの梱包におすすめです! 詳しく見る

お菓子や小物の持ち運びに! スペシャルな発送用箱

エルッチ バック ボックス

エルッチ バック ボックス
0305 単価:181.5円

高級ブランドバックのようなキュートなデザインが特徴のダンボール箱。持ち手つきでイベントのお持ち帰り箱にピッタリです! 詳しく見る

小物や書類などをたっぷり収納 収納用箱にオススメ

マネージングボックス

マネージングボックス
0340 377×332×294 単価:457円

雑貨や衣類の保管・収納にピッタリなダンボール箱。中身や日付を書くスペース付きで、オフィス内の書類管理に便利です。 詳しく見る

段ボール印刷ヘの注意点

印刷用のデザインデータを製作、ご入稿いただく際の注意点についてまとめさせていただきました。
段ボールにゴム板で直接印刷するフレキソ印刷は、印刷機の仕様上、色々な制約があります。

入稿について

ファイル形式と対応バージョン

Illustratorでの入稿可能バージョン
Windows版5~10.0 / CS ~ CS6 / CC
Mac版5~10.0
※モノクロ解像度が600dpi以上の場合、GIFデータでもそのまま版下として使用可能です。

Adobe Illustrator(アドビ・イラストレーター)にて制作されたデザインの場合は、文字をアウトライン化してお送りいただければ版下(版を作る前の原稿)としてそのまま使用できます。
なお、Illustratorの対応OSとバージョンは右記の通りです。
拡張子はイラストレーターの場合は「.ai」、GIFファイルの場合は「.gif」となります。
PDFやjpgファイルなど、その他の形式でも版下をお作りすることは可能ですので是非ご相談ください。

デザインソフトをお持ちでない場合

イラストレーターなどのソフトをお持ちでない場合は、大まかなデザインイメージを頂ければ弊社で作成することも可能です。
また、かんたんデザインツールならデザインソフトが不要でオリジナル印刷ダンボールのデザインを作成出来ます。

データの送信方法について

版下として使用するイラストやロゴなどのファイルはサイズが2MBまでのデータは、電子メール添付でお送りいただけます。2MB以上のデータやデータの破損やデザイン崩れなどが心配な場合は、MOまたはCD-ROMを当社まで郵送して頂くことも可能です。

綺麗な印刷入り箱を作るポイント

プリンタースロッタ(前景)

反りによるずれを考慮する

段ボールには多少のソリがあります。この影響でぴったりセットした印刷機でも反り加減によって そのロット中に印刷位置がずれる可能性があります。 よって上下左右3mm程度印刷がずれてしまっても不自然にならない印刷原稿を作られることをお勧めします。

2色以上の印刷について

2色以上の印刷の場合は1色目と2色目を正確に位置合わせすることが上記の理由により難しいことが多く、 とくに小さいロゴマークなど2色仕様の場合1色仕様に直した方がきれいな仕上がりになることが多いです。

抜きの合わせとずれ

印刷と抜き加工は別の機械で別の工程になりますので 材料のソリや印刷による厚みの差により誤差が発生する場合があります。 印刷位置と抜き位置や曲げ位置が多少ずれても不自然にならないようなデザインをお勧めします。
箱の縁までベタ印刷がある場合は必ず5mmから10mm程度はノビを作ります。 これがないとぴったりサイズで抜き加工した場合、仮に印刷が数ミリずれたときに印刷されていない部分が見えてしまう場合があります。
また底に回る部分のベタは多少ノビを作って逃げを取っておくと 箱を置いたときに底の面の印刷切れが見えないのできれいです。

貼り精度について

抜き上がった箱でB式底組み箱などの場合は貼り加工があります。 この貼り加工でも1~2mm程度のズレが起こる可能性があります。 まず糊代に接して印刷がある場合は糊代の中に10mm程度のびを作ります。 タイトに貼れた場合と、伸びて貼れた場合で同じロットの中にもどうしてもばらつきがでてしまいます。
★A式箱のすべての辺の近くの印刷については20mm程度クリアランスを取られることをお勧めします。
長さ、幅の縦辺については裁断刃の送りが通ります。ここに印刷は可能ですが印刷後インクが乾かないうちに 送りが上を通るので印刷が汚れる可能性が大きいです。なるべく避けた方が良いでしょう。
深さに対して上下の蓋を折り曲げる罫線は印刷機を通すときに既に曲げ線が入っています。 ここは曲げ線の窪みのために印刷が載りにくい所です。どうしても印刷されたい場合は折れ線の入っていない状態で印刷をかけ、印刷後に曲げ線を入れて製函することもできます。

印刷ダンボールでできること

ミラプリでより魅力的なダンボールに!

Webかんたんデザインツール

印刷段ボールのデザインをWebで

誰でもかんたんに作れます!

ロゴ

写真

イラスト

版代0円で印刷可能!

▶Webかんたんデザインツールはこちら

スタッフからひと言

  • 営業部担当

    オーダーメイドと言っても私たちがしっかりサポートするので簡単にイメージ通りのダンボール箱を制作できます。
    お気軽にメール、又は0120-97-8583 までご相談ください。

  • 営業部担当

    最先端の技術と人間力で他の会社には負けません!1箱からの製作も承っております。どんな難しいオーダーもお任せください!

  • 業務部担当

    初心者の方やダンボールの知識がない方でも安心していただけるよう、私たちがしっかりサポートいたします。お気軽にお問合せください!

  • 業務部担当

    「お客様から”ありがとう”と言っていただけるサービス」を常に心がけております。どんなご相談も丁寧にご対応致します。

  • 製造部担当

    箱職人としての誇りを持って、お客様との絆を感じながら箱作りをしています。製造上の問題解決など、私にお任せください。
