2014年夏箱の内寸、外寸の図解

ダンボール箱の寸法(長さと幅)

内寸: ダンボール箱の内側の壁から内側の壁まで
（のりしろがある場合は、のりしろの内壁から）
外寸: ダンボール箱の外側の壁から外側の壁まで

Q : ところで、この図は真四角じゃなくてなぜ台形なのでしょう？

A : ポイントはのりしろです
ミカン箱タイプ（Ａ式箱）の場合、構造上、必ずのりしろがあります。図の内寸Ａと内寸Ｂの寸法を同じにする場合、必然的にダンボールの厚み分だけ、台形になります。ほんの数ミリの差なので、見て触って分かる人は、もしかしたらいないかもしれませんね。もちろん、真四角に作る方法もあります。図のように、のりしろを2か所にするか、のりしろが一か所の場合は、材質の厚み分だけ、内寸Ａ＜内寸Ｂ、（図1）またはのりしろ2か所（図2）、ように設計すれば、底面が真四角の箱ができます。

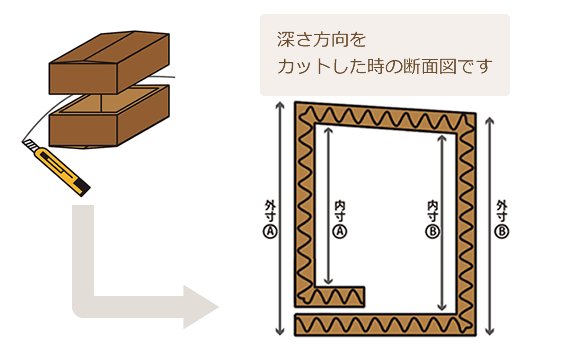

ダンボール箱の寸法(深さ)

内寸: ダンボール箱の内側の壁から内側の壁まで
（のりしろがある場合は、のりしろの内壁から）
外寸: ダンボール箱の外側の壁から外側の壁まで

内寸・外寸ってどんな時に用いられるの？

内寸が用いられる時

箱の設計において、お客様との打ち合わせで最も多く使われる寸法。箱の中身のサイズが決まっている時などは、最も重要な寸法です

外寸が用いられる時

運送会社の宅配サイズに合わせたい、箱の保管棚のサイズに合わせたい場合などに重要になる寸法です。

意外な盲点？その外寸、ほんとにあってる？

外寸を測るとき、測る人が違うとはなぜか違う寸法になる・・・
ちゃんと外寸を測ったのに、入れたい棚に収まらない・・・
なんてこと、ありますよね。
もしかしたら、想定外のふくらみが原因かも？？
外寸を測るとき、どうしても"長い方の側面の天地"を測る方が多いようです。たいていはそれでＯＫですが、Ｂの位置の方が少しだけ膨らんでいたりします！外寸をぎりぎりに設計しているときほど、"実は要チェックです。"

箱内寸　数ミリ違うと　大違い？

ティッシュボックス4箱を品物として、それを箱に入れて出す実験をしてみた。
箱の寸法は、商品サイズに対して3辺とも、+-0ｍｍ、+3ｍｍ、+5ｍｍ、+10ｍｍの4サイズ。
その結果は？

箱の隙間	品物の入れやすさ	品物の取り出しやすさ	総合結果
0mmの場合	きつい。	出せない。	入れにくくて出しにくい、NG。
3mmの場合	ぴったり。	取り出しにくい。	入れにくいこともなく、フィット感も心地いい。ただ少し取り出しにくい。
5mmの場合	すっぽり入る。	取り出しやすい。	入れやすくて取り出しやすさもまあまあ。でも箱の中でちょっとだけ動く感じ。
10mmの場合	ゆるい。カタカタ。	すんなり出せる。	入れやすさと出しやすさはピカイチ。でもスペースが余りすぎて箱の中でカタカタ動く。
